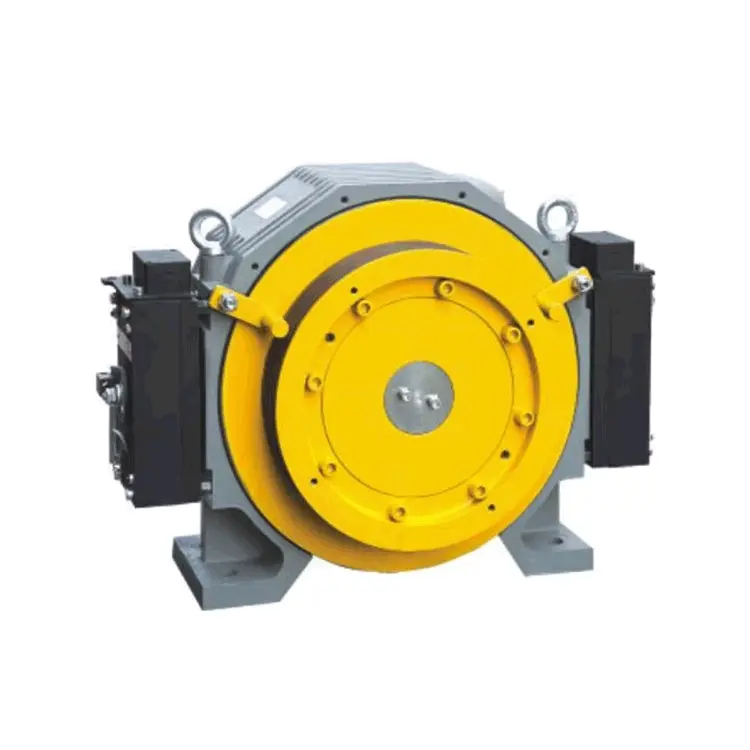

Động cơ Torin GTW9

Torin GTW9 là dòng máy kéo không hộp số công suất lớn của Trung Quốc, được sử dụng phổ biến trong các hệ thống thang máy tải khách và tải hàng. Với mô-men xoắn lên đến 650 Nm và tải trọng tĩnh trục tối đa 3000 kg, sản phẩm đáp ứng tốt cho các công trình có yêu cầu tải trọng cao và tần suất vận hành liên tục.

Đây là dòng động cơ thuộc phân khúc mạnh mẽ, phù hợp cho chung cư cao tầng, trung tâm thương mại và công trình công nghiệp.

Cấu tạo và công nghệ nổi bật

Torin GTW9 sử dụng công nghệ động cơ đồng bộ nam châm vĩnh cửu với 32 pole, giúp tăng hiệu suất và khả năng tạo mô-men xoắn lớn.

Các thành phần chính gồm:

• Roto nam châm vĩnh cửu lực từ cao
• Stato dây đồng chịu tải lớn
• Puly kéo đường kính 400 mm
• Hệ thống phanh điện từ 110V-DC (2 x 0,88A)
• Trục động cơ chịu tải tĩnh lên đến 3000 kg
• Khung vỏ chắc chắn, trọng lượng 350 kg

Thiết kế này giúp động cơ hoạt động ổn định trong điều kiện làm việc S5 – 40%.

Nguyên lý hoạt động

Động cơ hoạt động theo cơ chế truyền động trực tiếp không qua hộp số. Khi cấp nguồn 380V và điều khiển bằng biến tần, roto quay kéo puly 400 mm truyền lực trực tiếp lên cáp tải.

Với tỷ số truyền 2:1, hệ thống mang lại:

• Tăng khả năng chịu tải
• Giảm áp lực thực tế lên trục
• Vận hành ổn định và êm ái
• Phù hợp với hệ thống thang máy tải trọng lớn

Hệ thống phanh điện từ 110V-DC đảm bảo độ an toàn khi dừng tầng và trong các tình huống khẩn cấp.

Ưu điểm nổi bật

• Mô-men xoắn lớn 650 Nm
• Tải trọng trục cao đến 3000 kg
• Puly lớn 400 mm tăng độ bám cáp
• Công nghệ 32 pole giúp vận hành ổn định
• Phanh điện từ an toàn
• Phù hợp thang máy tải khách và tải hàng

Torin GTW9 là giải pháp tối ưu cho các công trình yêu cầu tải trọng lớn với chi phí đầu tư hợp lý.

Ứng dụng thực tế

Động cơ Torin GTW9 được sử dụng trong:

• Thang máy chung cư cao tầng
• Thang máy trung tâm thương mại
• Thang máy văn phòng
• Thang máy tải hàng công nghiệp
• Công trình có tần suất sử dụng cao

Sản phẩm đáp ứng tốt nhu cầu vận hành ổn định và bền bỉ trong môi trường làm việc liên tục.

Lưu ý khi lắp đặt và vận hành

• Sử dụng đúng nguồn điện 380V
• Kết hợp biến tần phù hợp công suất động cơ
• Cấp đúng nguồn phanh 110V-DC
• Căn chỉnh đồng tâm puly và ray chính xác
• Bảo trì định kỳ hệ thống phanh và vòng bi

Lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp động cơ Torin GTW9 vận hành ổn định, an toàn và đạt hiệu suất cao trong thời gian dài.
