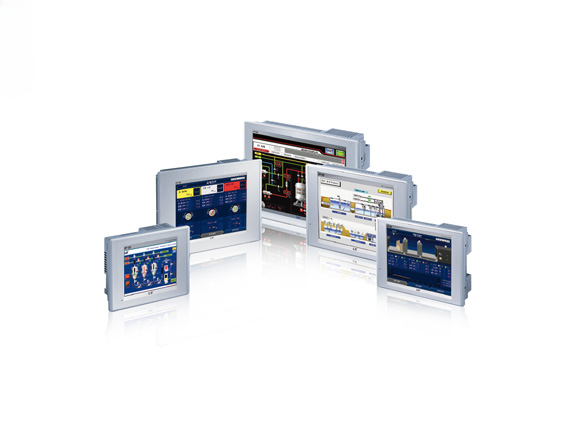

Màn hình HMI XP LS

HMI XP LS là dòng màn hình giao diện người – máy thế hệ mới được phát triển với công nghệ vi xử lý hiện đại và nền tảng hiển thị tiên tiến của LS. Sản phẩm được xây dựng trên nền Windows CE, mang lại độ ổn định cao cùng khả năng vận hành linh hoạt trong môi trường công nghiệp.

Thiết bị đáp ứng tốt xu hướng tự động hóa hiện đại nhờ độ phân giải cao, tốc độ truyền dữ liệu nhanh và giao diện trực quan, thân thiện với người dùng. HMI XP LS góp phần tối ưu hóa quá trình giám sát và điều khiển, giúp hệ thống vận hành hiệu quả hơn.

Ưu điểm nổi bật

• Thiết kế hiện đại với nhiều tùy chọn kích thước màn hình, phù hợp nhiều nhu cầu sử dụng.
• Hiển thị sắc nét với 65536 màu, tái tạo hình ảnh hệ thống chân thực và sinh động hơn so với màn hình đơn sắc hoặc các dòng HMI ít màu trên thị trường.
• Tốc độ xử lý và truyền dữ liệu nhanh.
• Độ sáng cao, có thể điều chỉnh theo điều kiện môi trường.
• Hỗ trợ hiệu ứng ảnh động GIF đơn giản.
• Dễ dàng chỉnh sửa và thiết kế giao diện.
• Hỗ trợ đa ngôn ngữ, chuyển đổi linh hoạt.
• Bộ nhớ dung lượng lớn.
• Kết nối thuận tiện với nhiều thiết bị thông qua các cổng truyền thông.
• Hiển thị dữ liệu chính xác, rõ ràng.
• Cài đặt và vận hành đơn giản.
• Tiêu hao năng lượng thấp.

Có thể nói HMI XP LS là một trong những dòng màn hình HMI hiện đại, phổ biến và có chất lượng hiển thị cao trên thị trường hiện nay.

Tính năng chính

• Hỗ trợ nhiều ngôn ngữ theo chuẩn Microsoft Windows, cho phép chuyển đổi 4 ngôn ngữ nhanh chóng.
• Tích hợp các chức năng nâng cao như ghi nhật ký, quản lý công thức, báo động, kịch bản và lịch trình.
• Có thể giao tiếp đồng thời với tối đa 4 PLC trên cùng một thiết bị XP.
• Bộ nhớ 10MB hỗ trợ các tính năng tải lên / tải xuống dữ liệu bảo vệ, báo động và công thức.
• Trang bị 2 cổng USB host để kết nối thiết bị ngoại vi như chuột, bàn phím, máy in.
• Hỗ trợ lưu trữ dữ liệu PLC qua thẻ nhớ CF hoặc USB.
• Màn hình cảm ứng cải tiến giúp nâng cao độ phân giải so với dạng ma trận truyền thống.
• Cung cấp các chức năng tìm kiếm thiết bị và tìm kiếm chương trình con.
• Khi kết nối với PLC XGT qua cổng CPU, có thể giám sát và chỉnh sửa chương trình PLC qua Ethernet.

Ngoài ra còn có các chức năng:

• Tương tác với mô phỏng PLC.
• Mô phỏng ngoại tuyến.
• Sắp xếp nhóm thẻ.
• Mono – chức năng thay đổi màu.

Đặc điểm kỹ thuật

• Hỗ trợ các định dạng hình ảnh GIF, WMF, BMP, JPG giúp thiết kế giao diện linh hoạt.
• Tương thích nhiều thiết bị qua cổng USB.
• Dễ dàng thay đổi đối tượng đồ họa nhờ chức năng thẻ của phần mềm HMI.
• Giao diện Ethernet 10/100Mbps cho tốc độ truyền dữ liệu cao hơn so với RS-232C (115kbps).

Thông số kỹ thuật

Hiện LS cung cấp nhiều model thuộc dòng HMI XP như: XP90-TTA, XP80-TTA, XP70-TTA, XP50-TTA, XP30-TTA/BTA, XP30-BTE.

XP30-BTA

• 5.7inch Mono blue LCD
• Độ phân giải: 320x240pixel
• 8gray
• Nguồn cấp: 24VDC
• Bộ nhớ: 10MB
• Sao lưu dữ liệu: 512kB

XP90-TTA

• Kích thước: 15 inch TFT LCD
• Độ phân giải: 1024×768 pixel
• 65536 màu
• Nguồn cấp: 24VDC
• Hệ điều hành: Based on Windows CE core
• Bộ nhớ: 20MB
• Sao lưu dữ liệu: 512KB

Ứng dụng thực tế

Nhờ khả năng hiển thị chất lượng cao và hiệu suất mạnh mẽ, HMI XP LS được sử dụng rộng rãi trong nhiều lĩnh vực tự động hóa như:

• Ngành chế biến thực phẩm và đồ uống
• Ngành thủy hải sản
• Giám sát hình ảnh từ camera
• Tủ điện công nghiệp
• Cơ khí, điện, nước
• Xây dựng
• Sản xuất công nghiệp

HMI XP LS là giải pháp giao diện điều khiển đáng tin cậy, giúp doanh nghiệp nâng cao hiệu quả vận hành và tối ưu hóa hệ thống tự động hóa.
