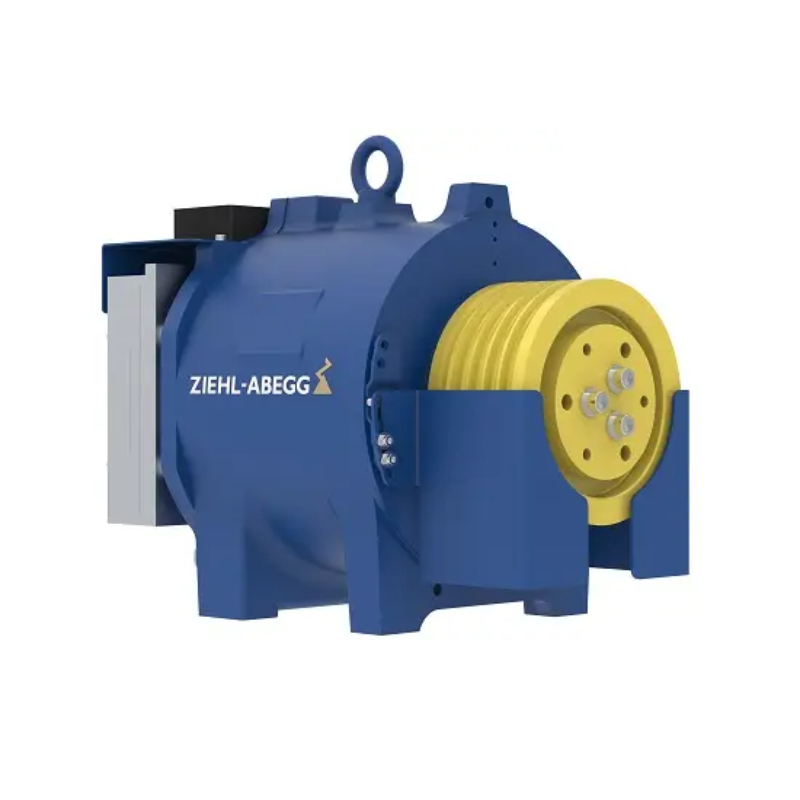

Động cơ ZIEHL-ABEGG SM190

Động cơ ZIEHL-ABEGG SM190 là dòng máy kéo không hộp số cao cấp đến từ Đức, được thiết kế chuyên dùng cho thang máy tải khách và thang máy gia đình cao cấp. Sản phẩm nổi bật với khả năng vận hành êm ái, tiết kiệm điện năng và độ bền vượt trội theo tiêu chuẩn châu Âu.

Với tải trọng tối đa 1200 kg và tỷ lệ truyền 2:1, SM190 phù hợp cho các công trình nhà ở, văn phòng, khách sạn và chung cư tầm trung.

Cấu tạo và công nghệ nổi bật

Động cơ được thiết kế theo công nghệ không hộp số sử dụng nam châm vĩnh cửu, giúp tối ưu hiệu suất và giảm tổn hao cơ khí.

Các thành phần chính gồm:

• Stato và roto nam châm vĩnh cửu hiệu suất cao
• Puly kéo tích hợp đường kính 200 hoặc 240 mm
• Trục động cơ chịu tải lên đến 2400 kg
• Hệ thống phanh điện từ an toàn
• Cảm biến encoder kiểm soát tốc độ chính xác

Thiết kế nhỏ gọn với chiều rộng lắp đặt 320 mm giúp tiết kiệm không gian phòng máy hoặc phù hợp với hệ thang không phòng máy.

Nguyên lý hoạt động

Động cơ hoạt động theo cơ chế truyền động trực tiếp không qua hộp số. Khi được cấp điện 3 pha 380V hoặc 1 pha 220V (kết hợp biến tần), roto quay tạo lực kéo trực tiếp lên puly.

Với tỷ lệ truyền 2:1, hệ thống giúp:

• Tăng khả năng chịu tải
• Giảm lực tác động lên trục
• Vận hành ổn định ở tốc độ tối đa 1.6 m/s
• Giảm rung lắc và tiếng ồn

Cáp tải đường kính 6.5 mm được thiết kế phù hợp với rãnh puly, đảm bảo độ bám và an toàn trong quá trình vận hành.

Ưu điểm nổi bật

• Công nghệ Đức, độ bền cao
• Vận hành êm ái, tiếng ồn thấp
• Tiết kiệm điện năng
• Không sử dụng hộp số, giảm chi phí bảo trì
• Thiết kế gọn nhẹ, phù hợp thang không phòng máy
• Khả năng chịu tải trục lớn, đảm bảo an toàn

Động cơ SM190 đáp ứng tốt các yêu cầu kỹ thuật khắt khe trong lắp đặt thang máy hiện đại.

Ứng dụng thực tế

Động cơ ZIEHL-ABEGG SM190 được sử dụng trong:

• Thang máy gia đình cao cấp
• Thang máy tải khách 8 – 15 người
• Thang máy văn phòng
• Chung cư mini và khách sạn

Sản phẩm đặc biệt phù hợp với các công trình yêu cầu vận hành ổn định, êm ái và tiết kiệm năng lượng.

Lưu ý khi lắp đặt và sử dụng

• Lựa chọn đúng puly theo thiết kế tải trọng
• Sử dụng đúng loại cáp 6.5 mm theo khuyến nghị
• Cài đặt biến tần tương thích với thông số động cơ
• Căn chỉnh đồng tâm puly và hệ ray chính xác
• Bảo trì định kỳ hệ thống phanh và encoder

Việc lắp đặt đúng kỹ thuật và sử dụng linh kiện đồng bộ sẽ giúp động cơ ZIEHL-ABEGG SM190 vận hành bền bỉ, an toàn và đạt hiệu suất tối ưu trong thời gian dài.
