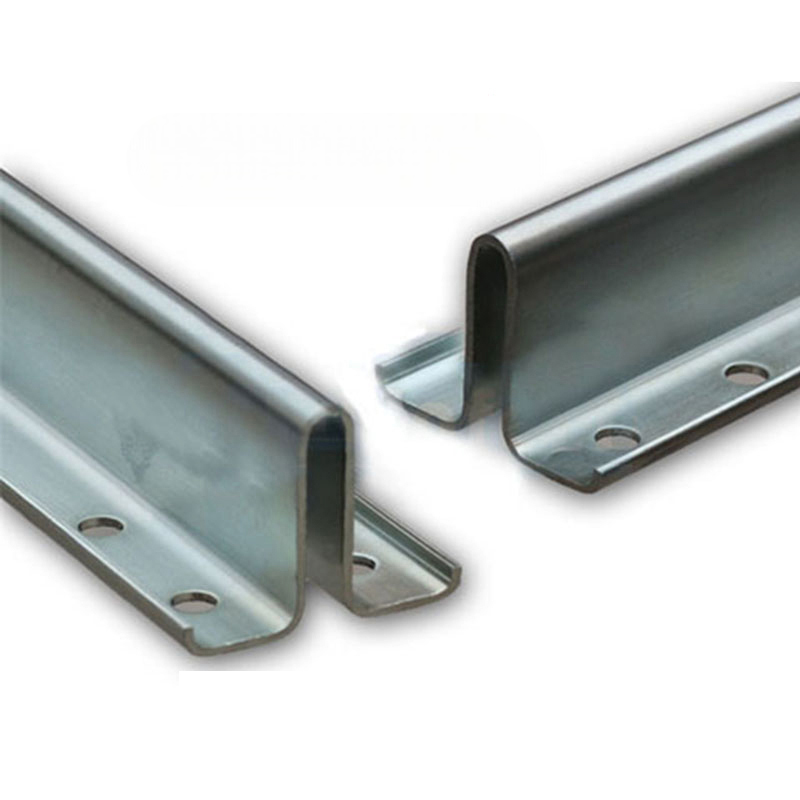

Rail dẫn hướng TH5A

Rail dẫn hướng TH5A là dòng ray chữ T chuyên dùng trong hệ thống thang máy, có nhiệm vụ định hướng chuyển động cho cabin và đối trọng theo phương thẳng đứng. Sản phẩm được gia công chính xác nhằm đảm bảo độ thẳng, độ cứng và khả năng chịu lực theo tiêu chuẩn kỹ thuật thang máy.

TH5A thường được sử dụng trong các công trình dân dụng như thang máy gia đình, chung cư mini hoặc tòa nhà văn phòng quy mô vừa.

Cấu tạo của Rail dẫn hướng TH5A

Rail TH5A được sản xuất từ thép cacbon cường lực, trải qua quá trình cán nóng và gia công tinh bề mặt. Cấu trúc gồm:

• Thân ray chữ T chịu lực
• Mặt tiếp xúc được gia công phẳng
• Lỗ liên kết giữa các đoạn ray
• Đầu ray được xử lý chính xác để ghép nối

Mỗi thanh ray có chiều dài tiêu chuẩn 5m và được nối liên tục bằng bản mã cùng bulong chuyên dụng, tạo thành hệ thống ray liền mạch trong hố thang.

Nguyên lý hoạt động

Rail dẫn hướng TH5A hoạt động kết hợp với:

• Shoe dẫn hướng hoặc shoe bánh xe
• Khung cabin
• Hệ thống đối trọng
• Bộ thắng cơ an toàn

Khi thang máy vận hành, cabin và đối trọng di chuyển dọc theo rail. Rail giữ cho chuyển động ổn định, hạn chế rung lắc và đảm bảo cabin không lệch khỏi trục thẳng đứng.

Trong trường hợp kích hoạt thắng cơ, rail sẽ là bề mặt để bộ phận an toàn kẹp chặt, giúp dừng cabin khẩn cấp.

Ưu điểm nổi bật của Rail TH5A

• Gia công chính xác, đảm bảo độ thẳng
• Chịu lực tốt trong tải trọng thiết kế
• Bề mặt bền, hạn chế mài mòn
• Lắp đặt dễ dàng
• Phù hợp nhiều loại thang máy dân dụng

Rail TH5A là lựa chọn tối ưu cho các công trình yêu cầu tính ổn định và độ an toàn cao.

Ứng dụng thực tế

Rail dẫn hướng TH5A được sử dụng trong:

• Thang máy gia đình
• Chung cư mini
• Tòa nhà văn phòng vừa và nhỏ
• Công trình dân dụng cải tạo

Sản phẩm phù hợp cho hệ thống thang máy tải nhỏ đến trung bình.

Lưu ý khi lắp đặt và bảo trì

• Căn chỉnh ray đúng độ thẳng đứng
• Lắp đặt đúng khoảng cách giá đỡ
• Siết bulong liên kết theo tiêu chuẩn
• Kiểm tra độ mòn bề mặt định kỳ
• Vệ sinh rail để giảm ma sát

Việc lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp Rail dẫn hướng TH5A vận hành ổn định, đảm bảo an toàn và kéo dài tuổi thọ cho hệ thống thang máy.
