Rail dẫn hướng

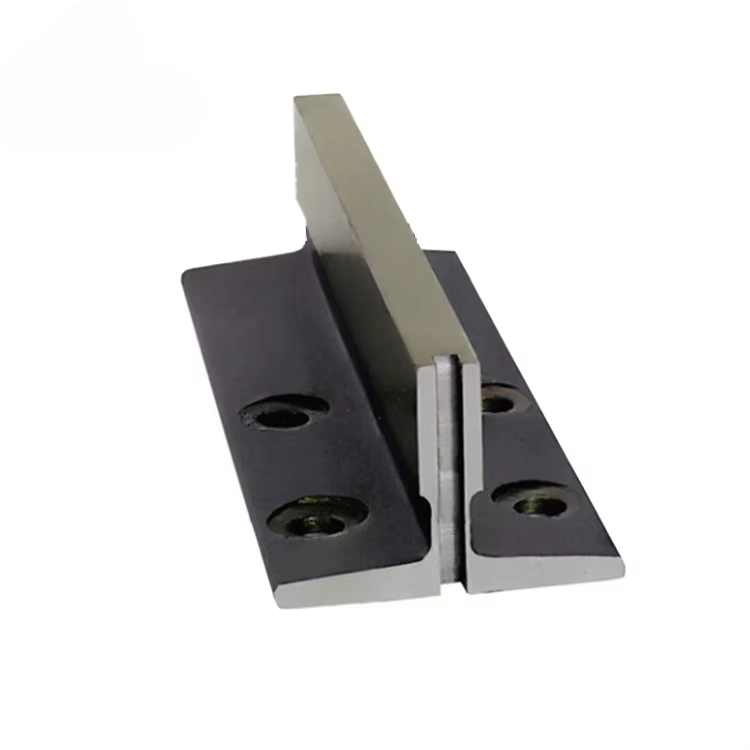

Rail dẫn hướng là bộ phận quan trọng trong hệ thống thang máy, có nhiệm vụ định hướng chuyển động cho cabin và đối trọng di chuyển theo phương thẳng đứng. Đây là kết cấu thép chữ T được lắp cố định dọc theo hố thang.

Rail dẫn hướng đảm bảo cabin vận hành đúng quỹ đạo thiết kế, hạn chế rung lắc và tăng độ an toàn trong suốt quá trình sử dụng.

Cấu tạo của Rail dẫn hướng

Rail dẫn hướng thường có cấu trúc:

• Thân ray bằng thép cường lực
• Mặt tiếp xúc được gia công chính xác
• Lỗ liên kết giữa các đoạn ray
• Bề mặt xử lý chống oxy hóa

Mỗi thanh rail được ghép nối với nhau bằng bản mã và bulong chuyên dụng, tạo thành hệ thống ray liên tục từ đáy hố thang đến đỉnh giếng thang.

Nguyên lý hoạt động

Rail dẫn hướng hoạt động kết hợp với:

• Shoe dẫn hướng hoặc shoe bánh xe
• Hệ thống khung cabin
• Hệ thống đối trọng

Khi thang máy vận hành, cabin và đối trọng trượt hoặc lăn dọc theo rail. Rail giữ cho hệ thống di chuyển ổn định, không bị lệch khỏi trục thẳng đứng.

Ngoài ra, trong trường hợp kích hoạt bộ thắng cơ, rail còn đóng vai trò là bề mặt để hệ thống an toàn kẹp chặt, giúp dừng cabin khẩn cấp.

Phân loại Rail dẫn hướng

Tùy vào tải trọng và thiết kế công trình, rail được phân loại như:

• Rail T75 / T78: Thang máy tải nhỏ và gia đình
• Rail T89: Thang máy tải trung bình
• Rail T114 / T127: Thang máy tải lớn và tải hàng

Việc lựa chọn đúng loại rail giúp đảm bảo độ bền và an toàn cho toàn bộ hệ thống.

Ưu điểm nổi bật

• Độ cứng và khả năng chịu lực cao
• Gia công chính xác, đảm bảo độ thẳng
• Tăng độ ổn định khi vận hành
• Tương thích nhiều loại thang máy
• Tuổi thọ cao khi lắp đặt đúng kỹ thuật

Rail dẫn hướng là nền tảng quyết định đến độ an toàn và độ êm của hệ thống thang máy.

Ứng dụng thực tế

Rail dẫn hướng được sử dụng trong:

• Thang máy gia đình
• Chung cư
• Tòa nhà văn phòng
• Trung tâm thương mại
• Nhà xưởng và thang tải hàng

Mỗi công trình sẽ sử dụng loại rail phù hợp với tải trọng và chiều cao thiết kế.

Lưu ý khi lắp đặt và bảo trì

• Căn chỉnh độ thẳng đứng theo tiêu chuẩn kỹ thuật
• Lắp đặt đúng khoảng cách giá đỡ
• Siết chặt bulong liên kết đúng lực
• Kiểm tra độ mòn bề mặt rail định kỳ
• Vệ sinh ray để giảm ma sát

Lắp đặt chính xác và kiểm tra định kỳ sẽ giúp Rail dẫn hướng đảm bảo độ ổn định, an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống thang máy.
